UNP

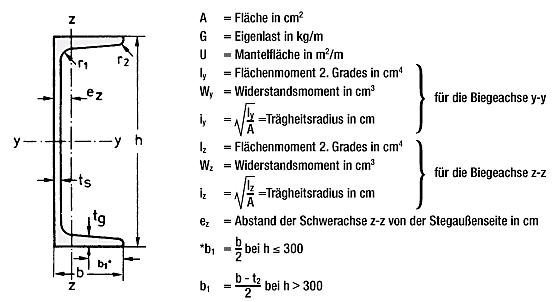

UNP - Abmessungen

Bezeichnung		Abmessungen					A cm²	G kg/m	U kg/m	Für die Biegeachse						e_z cm
		Abmessungen								y - y			z - z
		h mm	b mm	t_s mm	t_g=r₁ mm	r₂ mm				l_y cm⁴	W_y cm³	i_y cm	l_z cm⁴	W_z cm³	i_z cm
U	80	80	45	6,0	8,0	4,0	11,0	8,64	0,312	106	26,5	3,10	19,4	6,36	1,33	1,45
U	100	100	50	6,0	8,5	4,5	13,5	10,6	0,372	206	41,2	3,91	29,3	8,49	1,47	1,55
U	120	120	55	7,0	9,0	4,5	17,0	13,4	0,434	364	60,7	4,62	43,2	11,1	1,59	1,60
U	140	140	60	7,0	10,0	5,0	20,4	16,0	0,489	605	86,4	5,45	62,7	14,8	1,75	1,75
U	160	160	65	7,5	10,5	5,5	24,0	18,8	0,546	925	116	6,21	85,3	18,3	1,89	1,84
U	180	180	70	8,0	11,0	5,5	28,0	22,0	0,611	1350	150	6,95	114	22,4	2,02	1,92
U	200	200	75	8,5	11,5	6,0	32,2	25,3	0,661	1910	191	7,70	148	27,0	2,14	2,01
U	220	220	80	9,0	12,5	6,5	37,4	29,4	0,718	2690	245	8,48	197	33,6	2,30	2,14
U	240	240	85	9,5	13,0	6,5	42,3	33,2	0,775	3600	300	9,22	248	39,6	2,42	2,23
U	260	260	90	10,0	14,0	7,0	48,3	37,9	0,834	4820	371	9,99	317	47,7	2,56	2,36
U	280	280	95	10,0	15,0	7,5	53,3	41,8	0,890	6280	448	10,9	399	57,2	2,74	2,53
U	300	300	100	10,0	16,0	8,0	58,8	46,2	0,950	8030	535	11,7	495	67,8	2,90	2,70
U	320	320	100	14,0	17,5	8,75	75,8	59,5	0,982	10870	679	12,2	597	80,6	2,81	2,60
U	350	350	100	14,0	16,0	8,0	77,3	60,6	1,05	12840	734	12,9	570	75,0	2,72	2,40
U	380	380	102	13,5	16,0	8,0	80,4	63,1	1,11	15760	829	14,0	615	78,7	2,77	2,38
U	400	400	110	14,0	18,0	9,0	91,5	71,8	1,18	20350	1020	14,9	846	102	3,04	2,65
