Bohrvorrichtung, Kreislochsäge und Gewindedichtmittel

Bohrvorrichtung

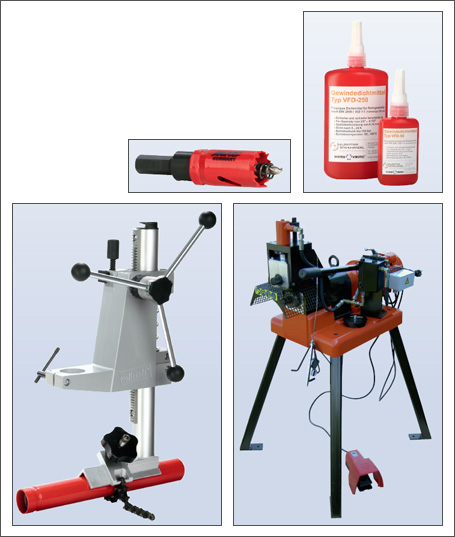

Bohrvorrichtung für den mobilen Einsatz

Die Bohrvorrichtung Typ 1 ist eine mobil einsetzbare Vorrichtung zum Einsatz auf Baustellen. Ihre fachgerechte Handhabung ermöglicht eine Bohrungsherstellung mittig und lotrecht zur Rohrachse. Damit ist sie besonders gut geeignet für die Herstellung der notwendigen Bohrungen für Anbohrschellen (Sprinklerschellen), wie z. B. VIROTEC®-VTS. Bohrvorrichtung

Montageanweisung



1. Die Bohrvorrichtung auf das Rohr setzen, die Spannkette um das Rohr legen und in die Halterung einhängen.
2. Spannschraube fest anziehen, damit während des Bohrvorgangs die Bohrvorrichtung nicht verrutscht.
   Achtung: Es besteht erhebliche Verletzungsgefahr wenn die Bohrvorrichtung nur lose bzw. nicht ausreichend gespannt ist.
3. Bohrmaschine in die vorgesehene Halterung einspannen und mit Spannschraube sichern. Bohrwerkzeug montieren.
   Achtung: Es besteht erhebliche Verletzungsgefahr wenn die Bohrmaschine nur lose bzw. nicht ausreichend gespannt ist.
4. Bohrmaschine mit Hilfe des Drehknebels auf das Werkstück zubewegen. Während des Bohrvorgangs gleichmäßig Vorschub geben. Für ausreichend Kühlung am Bohrwerkzeug und Werkstück sorgen.
   Achtung: Nicht in das drehende Werkzeug fassen. Es besteht erhebliche Verletzungsgefahr.
5. Demontage der Bohrvorrichtung in umgekehrter Reihenfolge.




Funktion

Die Bohrvorrichtung Typ 1 ist vorgesehen in Kombination mit handelsüblichen Bohrmaschinen mit Spannhals. Die Bohrmaschine sollte drehzahlgeregelt sein und ausreichend Antriebsleistung besitzen.

Die Bohrvorrichtungen Typ 1 ist geeignet für Rohre von 1” - 21/2”.

Die Bohrvorrichtungen bestehen im Wesentlichen aus folgenden Bauteilen:

• Spannkette zur Fixierung der Vorrichtung auf der Rohrleitung
• Bohrmaschinenaufnahme mit Klemmhalterung
• Winkelstahl mit Bohrsäule zum lotrechten Fixieren der Vorrichtung
• Drehknebel für Bohrvorschub Im Lieferumfang sind die Bohrmaschinen nicht enthalten. Bitte fragen Sie dazu Ihren Werkzeugmaschinen Fachhandel.





Technische Daten

• Artikel-Nr.: 510-110
• Gewicht: ca. 4,0 kg
• Bohr-Ø: bis 30 mm
• Rohr-Ø: 1” - 21/2”
• Spannhals-Ø: ca. 43 mm
• Einsatzbereich: VIROTEC®-VTS, Sonstige Sprinklerschellen



Kreislochsäge

Kreislochsäge mit variabler Zahnteilung

Die Kreislochsägen sind ein kombiniertes Werkzeug, bestehend aus Zentrierbohrer und Bohrkrone, um einfach und schnell vor Ort auf der Baustelle die benötigten Löcher, z. B. für Anbohrschellen, herzustellen. Sie finden ihren Einsatz für Sprinklerschellen, z. B. Typ VIROTEC®-VTS, für sonstige Anbohrschellen und Strömungsmelder. Entsprechend der benötigten Bohrungsdurchmesser muss nur die Bohrkrone gewechselt werden und nicht das gesamte Werkzeug. Die Kreislochsägen können mit Dreibackenspannfuttern gespannt werden.

Funktion

Die Kreislochsägen bestehen aus folgenden Bauteilen:

• Pos. 1 Aufnahmehalter mit Sechskantschaft
• Pos. 2 Führungsbohrer
• Pos. 3 Schleuderfeder
• Pos. 4 Bohrkrone


Die Aufnahmehalter für die Führungsbohrer gibt es in zwei Ausführungen:

• für Sägen-Ø 14,3 - 30,2 mm ohne Arretierung sowie
• für Sägen-Ø 31,8 - 152,4 mm mit Arretierung



Führungsbohrer und Schleuderfeder sind für alle Bohrkronendurchmesser gleich. Die Kreislochsägen sind sowohl als komplette Einheiten wie auch als Einzelteile erhältlich.

Technische Daten

Bohrkrone

• Material: HSS-Bimetall
• Schnitt-Tiefe: 40 - 45 mm maximal
• Durchmesser: siehe Tabelle




Aufnahmehalter

• Bohrkrone-Ø 14 - 30 mm: ohne Arretierung, 11 mm Sechskantschaft
• Bohrkrone-Ø 32 - 152 mm: mit Arretierung, 11 mm Sechskantschaft




Führungsbohrer

• Material: HSS Stahl Spezialgeschliffen
• Länge/Durchmesser: 115 mm/6,35 mm



Gewindedichtmittel VFD

VIROTEC®-Gewindedichtmittel VFD
Einfache und schnelle Verarbeitung

Das VIROTEC®-Gewindedichtmittel ist ein flüssiges anaerobes Dichtungsmaterial zum Abdichten von metallischen Rohrverbindungen. Auf Grund der einfachen und schnellen Verarbeitung ist es eine kostengünstige Alternative zu den herkömmlichen Dichtmitteln, wie Hanf oder Teflonband.

Verarbeitungshinweise



• Tube an der Dosierspitze aufschneiden
• Gewinde säubern, trocknen bzw. Entfetten
• Produkt auf das erste Drittel des Außengewindes, über den gesamten Umfang, zwischen mindestens zwei Gewindeflanken gleichmäßig auftragen
• Produkt im vorderen Bereich des Innengewindes auftragen
• Gewinde verschrauben und entsprechend der Nenngröße ausreichend fest anziehen
• Ausgetretenes Dichtmittel mit Lappen entfernen, dabei Hautkontakt möglichst vermeiden
• Nach 4 - 8 Stunden kann die Druckprüfung erfolgen, die Endfestigkeit ist nach 24 h erreicht (Werte gelten bei Verarbeitung unter Raumtemperatur)



Achtung! Bei dem VIROTEC®-Gewindedichtmittel VFD handelt es sich um ein anaerobes Dichtungsmaterial, welches nur unter Luftabschluss und Metallkontakt aushärtet und abdichtet. Das Produkt ist daher zur Montage von nichtmetallischen Gewinden (z. B. Kunststoff) nicht geeignet. Der Luftinhalt der Flasche erhält das Produkt flüssig.

Funktion

Das VIROTEC®-Gewindedichtmittel ist ein flüssiges Dichtmittel, für die Verarbeitung von Rohrgewinden z. B. nach DIN 2999 (ISO 7-1).

Es wird einfach, im vorderen Bereich des Außen- und des Innengewindes aufgetragen. Die an der Flasche integrierte Dosierspitze ermöglicht ein einfaches positionieren des Produktes auf dem Gewinde.

Beim Verschrauben der Gewinde verteilt sich das Produkt zwischen den Gewindegängen und härtet dort nach 8 - 24 Stunden vollständig aus. Somit wird eine sichere Abdichtung bis zu einem Druck von 100 bar erreicht.

Die Verbindung ist lösbar. Das Losbrechmoment ist abhängig vom Gewindedurchmesser.

Das VIROTEC®-Gewindedichtmittel gibt es in zwei Gebindegrößen, VFD-5O mit 50 ml und VFD-25O mit 250 ml Inhalt.

Technische Daten

• Gewindegröße: 3/8” … 2-1/2”
• Gewichteart: Rohrgewinde nach DIN 2999b(ISO 7-1)
• Spaltüberbrückung: 0,15 mm
• Gebindegröße: 50 ml/250 ml
• Verpackungseinheit: 10 Stück
• Farbe: Rot
• Viskosität: 2.000 … 3.000 Mpas
• Aushärtezeit: 8 … 24 h
• Verarbeitungstemperatur: ca. 20 °C
• Betriebstemperatur: - 50 °C … 150 °C
• Betriebsdruck: max. 100 bar
