UPE

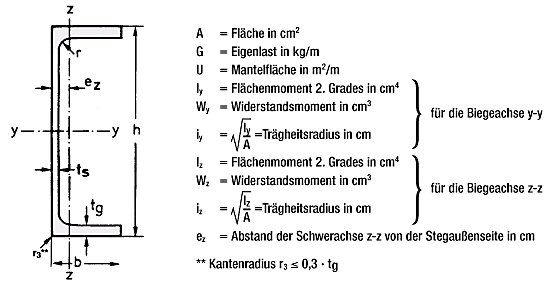

UPE, parallelflanschiger U-Stahl

Bezeichnung		Abmessungen					A cm²	G kg/m	U kg/m	Für die Biegeachse						e_z cm
		Abmessungen								y - y			z - z
		h mm	b mm	t_s mm	t_g mm	r mm				l_y cm⁴	W_y cm³	i_y cm	l_z cm⁴	W_z cm³	i_z cm
UPE	80	80	50	4,0	7,0	10	10,1	7,90	0,343	107	26,8	3,26	25,4	7,98	1,59	1,82
UPE	100	100	55	4,5	7,5	10	12,5	9,82	0,402	207	41,4	4,07	38,2	10,6	1,75	1,91
UPE	120	120	60	5,0	8,0	12	15,4	12,1	0,460	364	60,6	4,86	55,4	13,8	1,90	1,98
UPE	140	140	65	5,0	9,0	12	18,4	14,5	0,520	599	85,6	5,71	78,7	18,2	2,07	2,17
UPE	160	160	70	5,5	9,5	12	21,7	17,0	0,579	911	114	6,48	107	22,6	2,22	2,27
UPE	180	180	75	5,5	10,5	12	25,1	19,7	0,639	1353	150	7,34	144	28,6	2,39	2,47
UPE	200	200	80	6,0	11,0	13	29,0	22,8	0,697	1909	191	8,11	187	34,4	2,54	2,56
UPE	220	220	85	6,5	12,0	13	33,9	26,6	0,756	2682	244	8,90	246	42,5	2,70	2,70
UPE	240	240	90	7,0	12,5	15	38,5	30,2	0,813	3599	300	9,67	311	50,1	2,84	2,79
UPE	270	270	95	7,5	13,5	15	44,8	35,2	0,892	5255	389	10,8	401	60,7	2,99	2,89
UPE	300	300	100	9,5	15,0	15	56,6	44,4	0,968	7823	522	11,8	538	75,6	3,08	2,89
UPE	330	330	105	11,0	16,0	18	67,8	53,2	1,043	11008	667	12,7	682	89,7	3,17	2,90
UPE	360	360	110	12,0	17,0	18	77,9	61,2	1,121	14825	824	13,8	841	105,0	3,29	2,97
UPE	400	400	115	13,5	18,0	18	91,9	72,2	1,218	20981	1049	15,1	1045	123,0	3,37	2,98

UPE - Statische Werte

Das UPE-Profil, genormt in DIN 1026-2, entspricht im Aufbau weitgehend dem UNP-Profil, genormt in DIN 1026, weist jedoch parallele und verbreiterte Flansche auf. Die UPE-Reihe ergänzt damit auch die IPE-Reihe, da die Nennhöhen angepasst wurden.

Vorteile der parallelen, verbreiterten Flansche der UPE-Profile:

Vereinfachung der Verbindung beim Schweißen, Schrauben und Nieten durch Wegfall von Passstücken und geneigten Scheiben
Erleichterung beim Einschweißen von Verstärkungs- und Aussteifungsblechen
Bessere Verbindungsmöglichkeiten mit parallelflanschigen Trägern (HE und IPE).
Herstellmöglichkeit von starkwandigen Kastenträgern mit Beanspruchung über die Y-Achse
Verbesserte Eigenschaften in der Anwendung als Steifen und Flanken mit Beanspruchung über die Z-Achse
Die UPE-Profile weisen bei zumeist verringertem Gewicht verbesserte statische Werte gegenüber den UNP-Profilen auf, ausgedrückt durch das erhöhte, auf das Gewicht bezogene, Widerstandsmomente Wy/G und Wz/G
Auch gegenüber den UAP-Profilen, genormt in der französischen Norm NF A 45-255, weisen die UPE-Profile noch deutliche Vorteile auf.

upe_statik1_306
Die Vorteile der UPE-Profile sichern diesen Profilen ein weites Einsatzfeld

upe_statik2_307

upe_statik3_308
