Sonderteile und Rohrvorfertigung

Sonderteile

Spezielle Bauteile, passend für Ihr Projekt

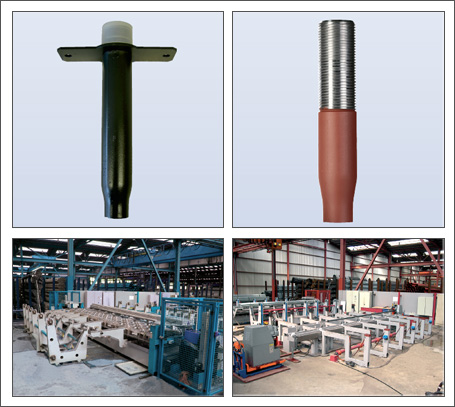

Bei den Sonderbauteilen handelt es sich zum Beispiel um Fallrohre für folgende projektspezifische Anwendungen:



• Fallrohre zum Einbau in die tragende Deckenkonstruktion
  Diese Bauteile werden auf der Betonschalung und an der Bewährung befestigt und beim betonieren mit eingegossen. Die Fertigung erfolgt aus nahtlosem Rohr. Die Länge, Anschlussgröße, Befestigungsart und Oberflächenbeschichtung wird projektspezifisch festgelegt.

• Fallrohre zur Montage in Isolierdecken oder Reinraumdecken
  Diese Bauteile werden durch eine Bohrung in der Deckenpanneelen geführt und gegebenenfalls befestigt bzw. abgedichtet. Die Länge, Anschlussgröße, Befestigungsart und Oberflächenbeschichtung wird projektspezifisch festgelegt.


• Spezialhalterungen und Abgangsrohre für Flexschlauch Typ VX
  Zum Anschluss bzw. zur Halterung der Flexschläuche Typ VX-S (siehe Katalog Abschnitt 4.2) an die Deckenkonstruktion, sind zum Teil besondere Anschlussrohre und/oder Halterungen erforderlich. Diese Halterung kann mit dem Endrohr fest verschweißt oder nur geklemmt werden. Das Endrohr kann als gerades Fallrohr oder als 90° Winkelfallrohr ausgebildet werden. Es wird mit dem entsprechenden Anschlussgewinde am Flexschlauch verbunden.


• Bauteile mit besonderer Oberflächenbehandlung
  Nahezu alle Bauteile sind auf Anfrage mit abweichender Oberflächenbeschichtung lieferbar. Abhängig von den Bauteilen in den jeweiligen Produktgruppen sind Oberflächen in lackiert,pulverbeschichtet (in RAL-Farben), KTL-beschichtet oder verchromt möglich.


• Dichtungsmaterialien
  Bei Produkten in denen Dichtungen (z. B. O-Ring/Flachdichtung/ Lippendichtung) enthalten sind, können für bestimmten Anwendungen bzw. Medien abweichende Werkstoffe erforderlich sein (z. B. NBR anstelle EPDM für Ölhaltige Medien).

Zulassungen

Bei Änderungen an geprüften und zugelassenen Bauteilen sind besondere Freigaben im Rahmen der Projektüberwachung erforderlich.

Rohrvorfertigung

Rohrvorfertigung
Einbaufertige Rohrabschnitte in allen Varianten

Bei der Rohrvorfertigung handelt es sich um die projektbezogene Fertigung von komplett bearbeiteten einbaufertigen Rohrabschnitten (Strang- und Verteilerrohre) für die Montage von Sprinkleranlagen (ortsfesten Wasserlöschanlagen) oder für den allgemeinen Rohrleitungsbau.

Die folgenden Bearbeitungsoptionen stehen zur Verfügung:

• Rohrzuschnitt
• Rohrgewinde entsprechend DIN2999/ISO7-1
• Rollnut für Nutkupplungen nach Herstellerspezifikation
• Bohrungen für Anbohrschellen

Die folgenden Montagevarianten sind möglich:

• Gewindefittinge eindichten und verschrauben (z. B. Muffen, T-Stücke, Bögen, Endkappen)
• Anbohrschellen montieren (z. B. Sprinklerschelle VTS, Anbohrschelle Gruvlok)
• Muffen aufschweißen

Die folgenden Oberflächenbehandlungen stehen zur Auswahl:

• Strahlen
• Grundieren/Lackieren
• Pulverbeschichten
• Feuerverzinken
